Produtos detalhes, produto:Barramento Blindado, Barra Colada

Desenvolvidos para o transporte e distribuição de energia elétrica de potência, recomendados para interligações entre transformador-painel, painel-painel, ou ainda para sistemas de distribuição de energia industrial, edifícios comerciais, edifícios residenciais, centros comerciais, hospitais, hotéis e outros empreendimentos.

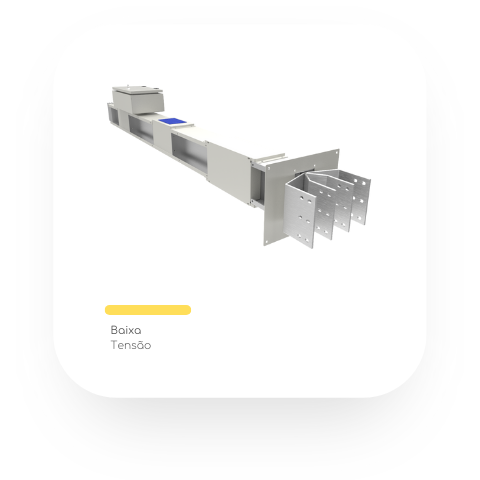

A linha de barramentos blindados, do tipo barra colada, é projetada com seus condutores colados uns aos outros. Para isso, são utilizados filmes isolantes a fim de encapsular as barras, garantindo, assim, a isolação elétrica entre as elas.



São fabricados e comercializados nas correntes nominais de 1.000A a 5.000A, podendo ter grau de proteção IP-54 ou IP-55 e tensão de isolação de 1.000V:

A versão padrão do sistema da linha V-line é fornecida com o invólucro (carcaça) em aço galvanizado e os condutores principais de alumínio com tratamento de estanho eletrolítico;

A união entre os elementos é realizada por meio de um sistema monobloco com um ou mais parafusos (dependendo da corrente nominal do sistema), garantindo a continuidade elétrica entre os elementos do produto;

Os ensaios foram realizados nos laboratórios ITEN e CEPEL, e estão em conformidade com a norma NBR IEC 61439-6 : 2018.



Dados técnicos:

• Corrente nominal (In): até 5.000 A
• Corrente suportável nominal de curta duração (Icw): até 120 kA - 1s
• Tensão nominal (Un): até 1.000 Vca
• Tensão nominal de isolamento (Ui): 1.000 Vca
• Tensão suportável nominal de impulso (Uimp): 8 kV
• Frequência nominal (fn): 50 | 60 Hz
• Superfície da carcaça: aço galvanizado | pintura
• Material dos barramentos (fase e neutro): alumínio
• Material dos isoladores/placas: PA6 com fibra de vidro
• Grau de proteção: IP-54 | IP-55



 Configurações de barras:

• v 3F + N (100%) + PE invólucro | Fornecimento Standard
• v 3F + N (100%) + PE invólucro + PE (50%) solidário ao invólucro
• v 3F + N (100%) + PE invólucro + PE (100%) solidário ao invólucro
• v 3F + N (100%) + PE invólucro + PE (50%) isolado do invólucro
• v 3F + N (100%) + PE invólucro + PE (100%) isolado do invólucro
