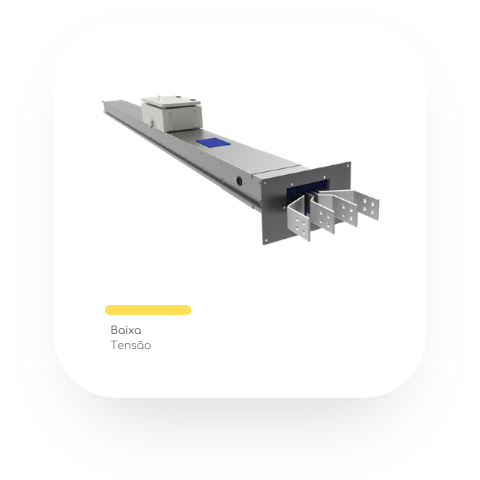

Produtos detalhes, produto:Barramento Blindado, Barra Espaçada



Desenvolvidos para o transporte e distribuição de energia elétrica de potência, recomendados para interligações entre transformador-painel, painel-painel, ou ainda para sistemas de distribuição de energia industrial, edifícios comerciais, edifícios residenciais, centros comerciais, hospitais, hotéis e outros empreendimentos.



São projetados com seus condutores dispostos separados uns dos outros. Para isso, são utilizados pentes isoladores que possuem a função de fixar e assegurar o espaçamento mínimo entre as barras.



Fabricados e comercializados nas correntes nominais de 250A a 5000A, podendo ter grau de proteção IP-31 (VLV), IP-54 (VLF) ou IP-55 (VLE) e tensão de isolação de 690V:

• v 250A a 4.000A (com condutores em alumínio, com grau de proteção IP-54 | IP-55)
• v 350A a 5.000A (com condutores em alumínio, com grau de proteção IP-31)



A versão padrão do sistema da linha V-line é fornecida com o invólucro (carcaça) em aço galvanizado e os condutores principais em alumínio com tratamento de estanho eletrolítico;

A união entre os elementos é realizada por meio de um sistema monobloco com um ou mais parafusos (dependendo da corrente nominal do sistema), garantindo assim a continuidade elétrica entre os elementos da linha;

Os ensaios foram realizados nos laboratórios IEE-USP, LABSYSTEM e CEPEL, e estão em conformidade com as normas NBR IEC 60439-2 : 2003 e IEC 61439-6 : 2012.



Dados técnicos:

• Corrente nominal (In): até 5.000 A
• Corrente suportável nominal de curta duração (Icw): até 120 kA - 1s
• Tensão nominal (Un): até 690 Vca
• Tensão nominal de isolamento (Ui): 750 Vca
• Tensão suportável nominal de impulso (Uimp): 8 kV
• Frequência nominal (fn): 50 | 60 Hz
• Superfície da carcaça: aço galvanizado | pintura (opcional)
• Material dos barramentos (fase e neutro): alumínio
• Material dos isoladores/placas: PA6 com fibra de vidro
• Grau de proteção: IP-31 | IP-54 | IP-55



Configurações de barras:

• v 3F + N (100%) + PE invólucro | Fornecimento Standard
• v 3F + N (100%) + PE Invólucro + PE (50%) solidário ao invólucro
• v 3F + N (100%) + PE Invólucro + PE (100%) solidário ao invólucro
• v 3F + N (100%) + PE Invólucro + PE (50%) isolado do invólucro
• v 3F + N (100%) + PE invólucro + PE (100%) isolado do invólucro
• v 3F + N (100%) + PE invólucro + PE (100%) isolado e interno
• v 3F + 2N (200%) + PE invólucro
• v 3F + 2N (200%) + PE invólucro + PE (50%) solidário ao invólucro
• v 3F + 2N (200%) + PE invólucro + PE (100%) solidário ao invólucro
• v 3F + 2N (200%) + PE invólucro + PE (50%) isolado do invólucro
• v 3F + 2N (200%) + PE invólucro + PE (100%) isolado do invólucro
• v 3F + 2N (200%) + PE invólucro + PE (100%) isolado e interno
