Produtos detalhes, produto:Cabine de Barramentos

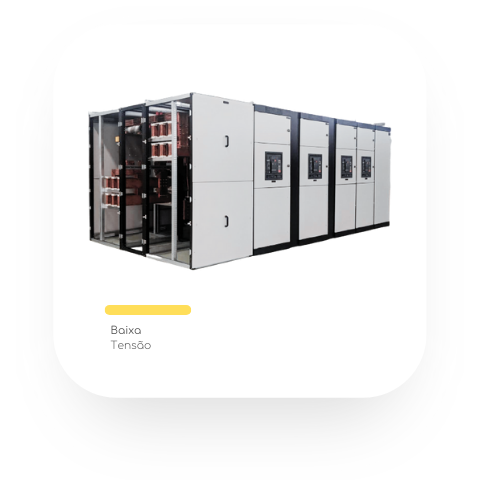

Consiste num conjunto de manobra e controle de baixa tensão, em forma de armário multimodular, fixo, para instalação abrigada e do tipo multicolunas com grau de proteção IP-4X e grau de proteção mecânico IK-10, composto por um barramento principal e de distribuição (interligação + derivação), uma estrutura de apoio (perfilado) e de suporte (olhal de suspensão), uma placa de montagem (para os dispositivos de proteção e medição), um pino de aterramento e obstáculos contra o contato direto acidental com as partes energizadas.



O conjunto blindado metálico, denominado por Cabine de Barramentos, destina-se a receber os condutores do ramal de entrada (unidade de entrada) e os condutores do ramal de distribuição principal e alimentador das unidades de consumo (unidades de saída), bem como alojar os barramentos principais, de distribuição (interligação e derivação), de proteção PE e de neutro N, assim como os dispositivos de proteção e manobras, transformadores de corrente e toroidal, relé de proteção de fuga à terra, entre outros dispositivos e acessórios.



São fabricadas em módulos previamente definidos na homologação, nas formas de separação interna tipo 4B, pelo lado da entrada, e 3A pelo lado da saída. Sua construção é realizada com perfis metálicos em chapas de aço e atendem ao grau de proteção IK-10.



As tampas laterais possuem venezianas de ventilação, que garantem o grau de proteção IP-4X, e parafusos para fechamento e lacração pela Distribuidora. Outras ventilações nas portas de acesso aos dispositivos de proteção e manobra podem ser desenvolvidas, a fim de atender o ensaio de elevação de temperatura.



As Cabines de Barramentos atendem as normas NR-10, NBR IEC 60439-1 : 2003, NBR IEC 61439-2 : 2016, LIG BT 2014 e NTE-8443. A Vepan Eletrotécnica está homologada para fornecer aos clientes atendidos pela Enel.



Dados técnicos:

• Corrente nominal por módulo de entrada (In): 1.600 A | 2.500 A | 3.200 A
• Corrente suportável nominal de curta duração (Icc): até 200 kA
• Tensão nominal de operação (Ue): 220/127 V, 208/120 V ou 380/220 V
• Tensão nominal de isolamento (Ui): 690 Vca
• Tensão suportável nominal de impulso (Uimp): 8 kV
• Frequência nominal (fn): 50 | 60 Hz
• Grau de proteção: IP-4X
• Grau de proteção mecânico: IK-10
• Cor externa padrão: Munsell N6,5
