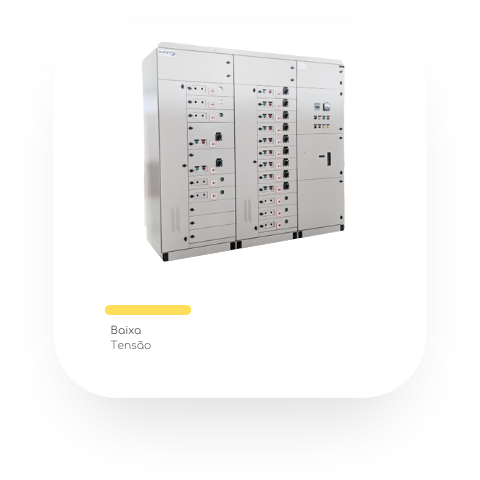

Produtos detalhes, produto:Centro de Controle de Motores

Destinado à proteção, manobra e controle de motores de baixa tensão, é certificado pela norma NBR IEC 60439-1 : 2003 e NBR IEC 61439-2 : 2016. Constituído por um conjunto de gavetas fixas ou extraíveis, montadas em uma estrutura agrupada aos dispositivos de comando e proteção de sistemas de distribuição de energia, tais como contatores, disjuntores de potência, disjuntores em caixa moldada, disjuntores motores, inversores de frequência, controladores de velocidade, partidas estáticas, CLP's, dispositivos de medição de energia, entre outros.

Desenvolvido para atender aos mais diversos segmentos de mercado, seu projeto é elaborado de forma a possuir alto grau de padronização, permitindo facilidade de montagem, instalação, manutenção e ampliações futuras. O Centro de Controle de Motores (CCM) de baixa tensão atende, ainda, a norma IEC TR 61641 : 2014, garantindo alta confiabilidade de operação e manutenção.

Dados técnicos:

• Tipo do CCM: gavetas fixas | gavetas extraíveis
• Corrente nominal (In): até 5.000 A (barramento principal)
• Corrente nominal de curta duração (Icw): até 100 kA - 1s
• Tensão nominal (Un): até 480 Vca
• Tensão nominal de isolamento (Ui): 690 Vca
• Tensão suportável nominal de impulso (Uimp): 8 kV
• Frequência nominal (fn): 50 | 60 Hz
• Grau de proteção: IP-42 | IP-54 | IP-65
• Forma de separação interna: 3A | 3B | 4A | 4B
