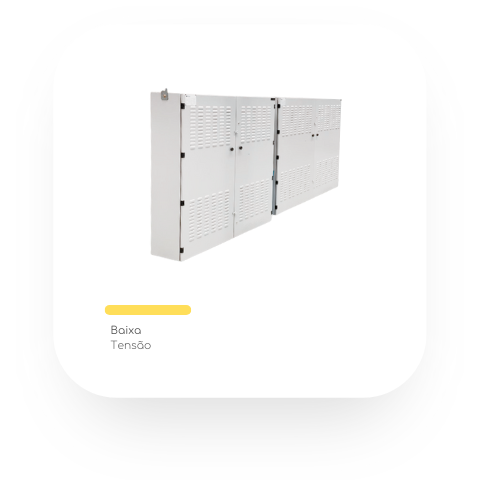

Produtos detalhes, produto:Quadro de Distribuição Compacto

Consiste num conjunto de dispositivos elétricos (chaves seccionadoras verticais, barramentos, isoladores e outros), montados exclusivamente em uma caixa metálica, destinado à manobra e proteção de circuitos secundários (entrada de serviço).



O Quadro de Distribuição Compacto (QDC) aplica-se somente à redes de distribuição aérea ou subterrânea secundária no sistema estrela com neutro, 127/220V ou 120/208V, observando-se os limites de fornecimento para cada sistema de distribuição.



Sua utilização é permitida somente para o atendimento de consumidores com demanda máxima de 1000kVA e cujo nível de curto-circuito no ponto de entrega não ultrapasse o limite de 65kA.



As portas dotadas de venezianas facilitam a troca de calor e possuem ângulo de abertura de 180°, providas de fechaduras com dispositivo para lacre no padrão da concessionária.



Os QDCs foram ensaiado em conformidade com as normas NBR IEC 60439-1 : 2003 e NBR 15820 : 2010.



Dados técnicos:

• Corrente nominal (In): 630 A | 850 A | 1.500 A | 2.850 A
• Corrente suportável nominal de curta duração (Icw): 65 kA - 1s
• Tensão nominal de operação (Ue): 127/220 Vca ou 120/208 Vca
• Tensão nominal de Isolamento (Ui): 1000 Vca
• Tensão suportável de impulso (Uimp): 8 kV
• Frequência nominal (fn): 50 | 60 Hz
• Construção mecânica: chapa #14
• Grau de proteção: IP-33
• Grau de proteção mecânico: IK-10
• Pintura padrão: Munsell N6,5

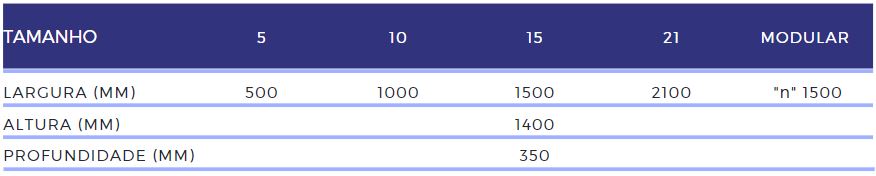

Dimensionais:



Observações:

(1) A letra “n” representa o número de módulos da associação do QDC-15, para formar o QDC Modular;

(2) A Vepan Eletrotécnica está homologada para fornecer às concessionárias Enel e EDP;

(3) O Quadro de Distribuição Compacto, QDC-5, não consta na lista da concessionária EDP.
