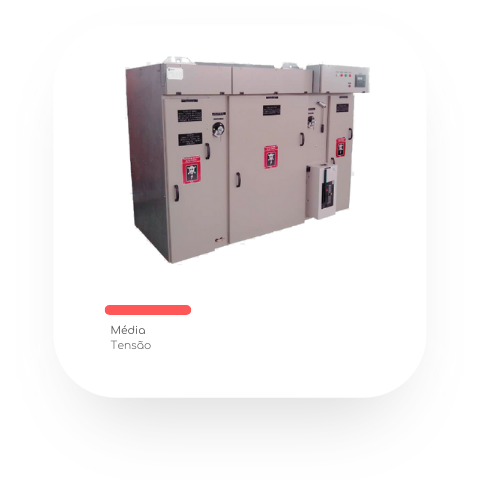

Ridotto

Sistema modular e padronizado de cubículos para distribuição em média tensão até 17,5kV e em conformidade com a norma NBR IEC 62271-200. Todos os cubículos são modulares com dimensões reduzidas e possuem alto grau de confiabilidade. São equipados com chaves seccionadoras, barramentos isolados a ar e disjuntores com isolação em SF6 ou a vácuo. Sua estrutura é auto-portante em aço galvanizada, e possue sistema de fixação da base, através da utilização de chumbadores.



Os cubículos possuem ainda um eficiente sistema de aterramento, garantindo a segurança e integridade do operador e da instalação. As portas frontais são fabricadas em chapa de aço galvanizada e pintadas na cor Munsell N6,5, podendo receber ainda um sistema para lacre, conforme norma das concessionárias.



Os Barramentos são em cobre eletrolítico dimensionados, conforme a norma NBR IEC 62271-200. Seu acabamento é natural e a identificação possui fita colorida, conforme norma das concessionárias ou especificação técnica solicitada.



Dados técnicos:

  • Corrente nominal de regime contínuo (Ir): 400 A
  • Corrente suportável nominal de curta duração (Ik): 16 kA - 1s
  • Tensão nominal operacional (Ur): 17,5 kV
  • Tensão suportável a frequência industrial (Ud): 38 kV
  • Tensão suportável de impulso atmosférico (Up): 95 kV
  • Suportabilidade ao arco interno: 16 kA - 1s
  • Classificação de arco interno (IAC): AFL
  • Frequência nominal (fn): 50 | 60 Hz
  • Grau de proteção: IP-3X (uso abrigado) | IP-54 ou IP-65 (uso ao tempo)
  • Perda de continuidade de serviço: LSC1
